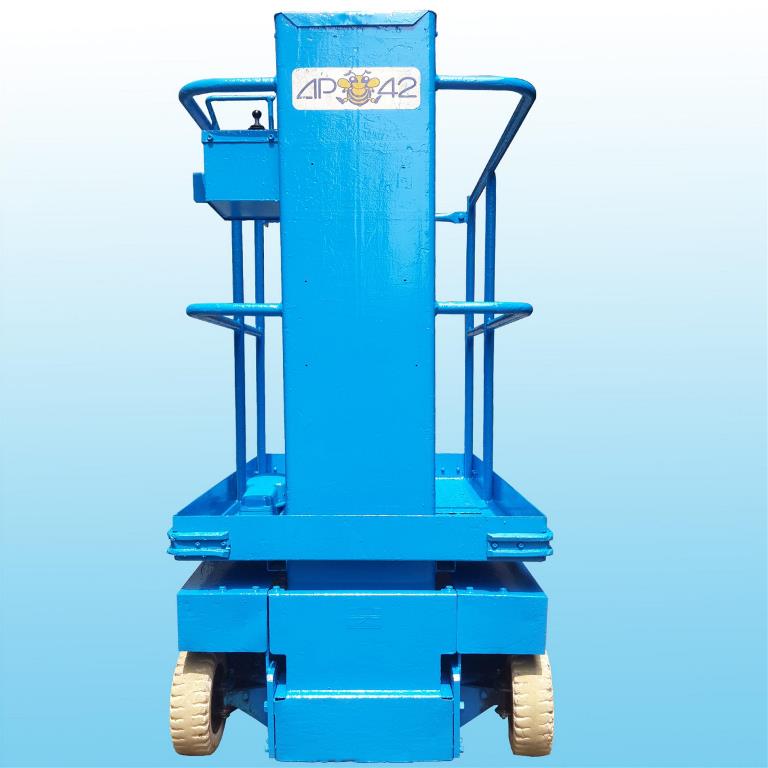

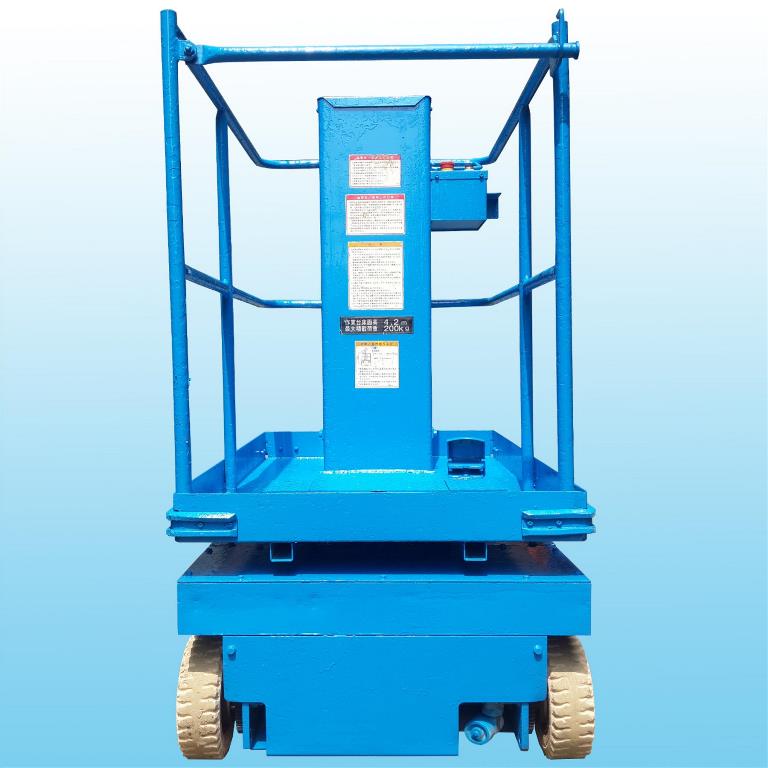

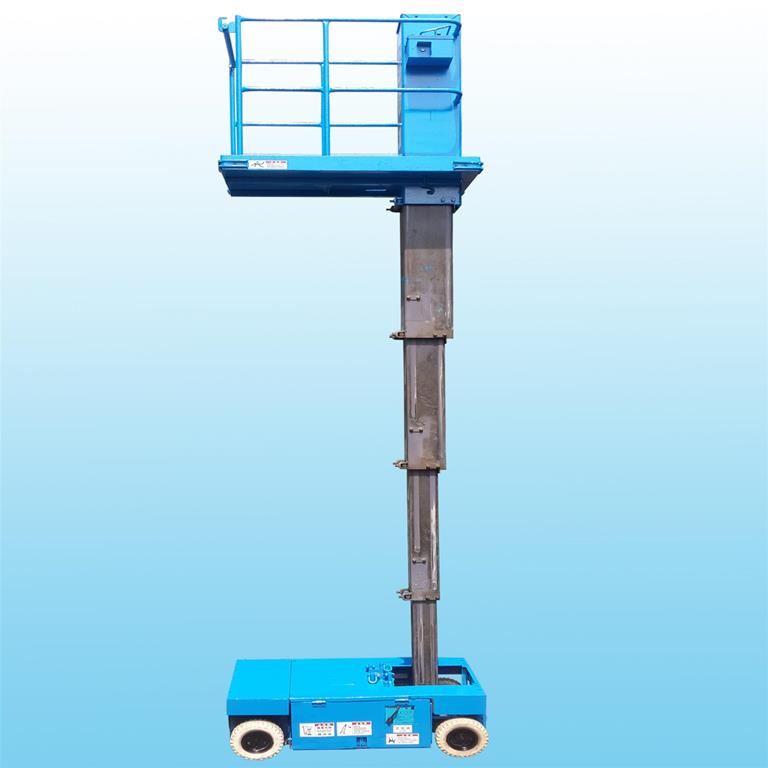

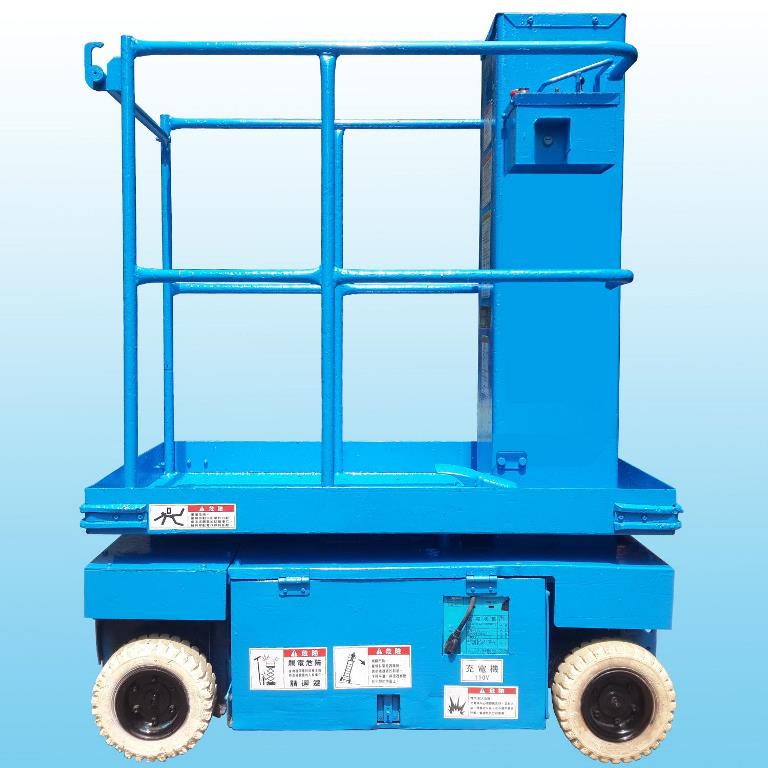

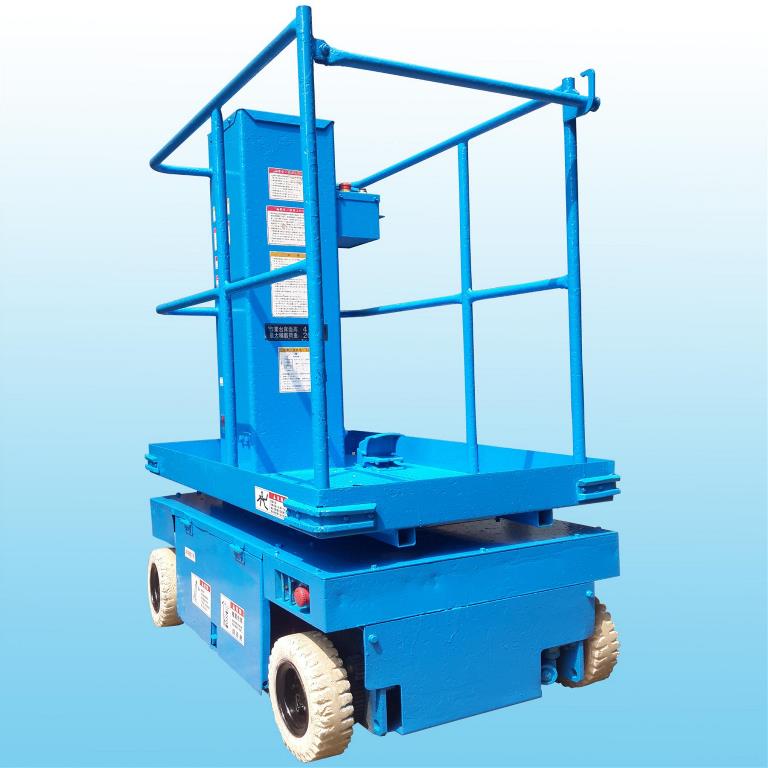

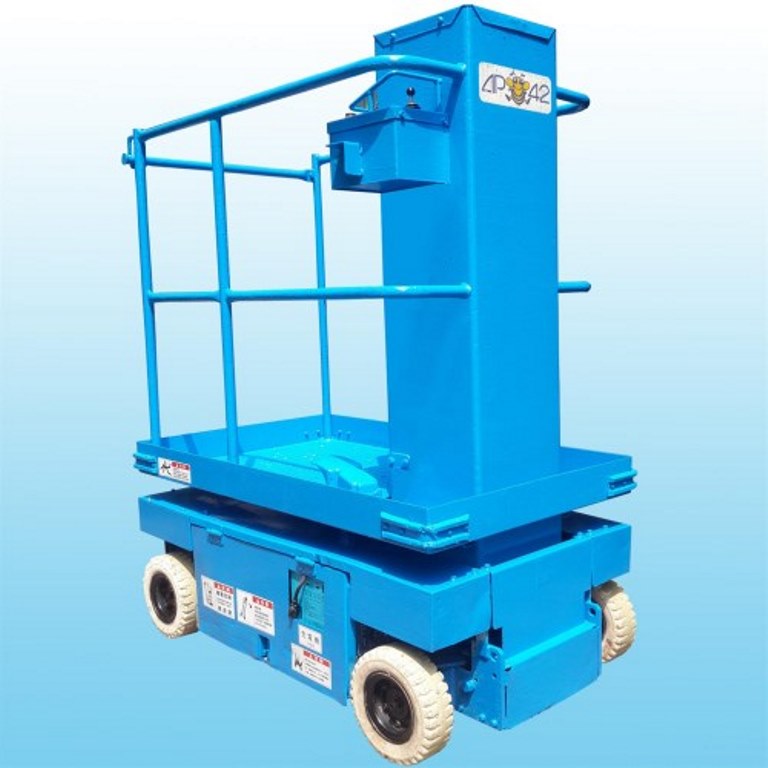

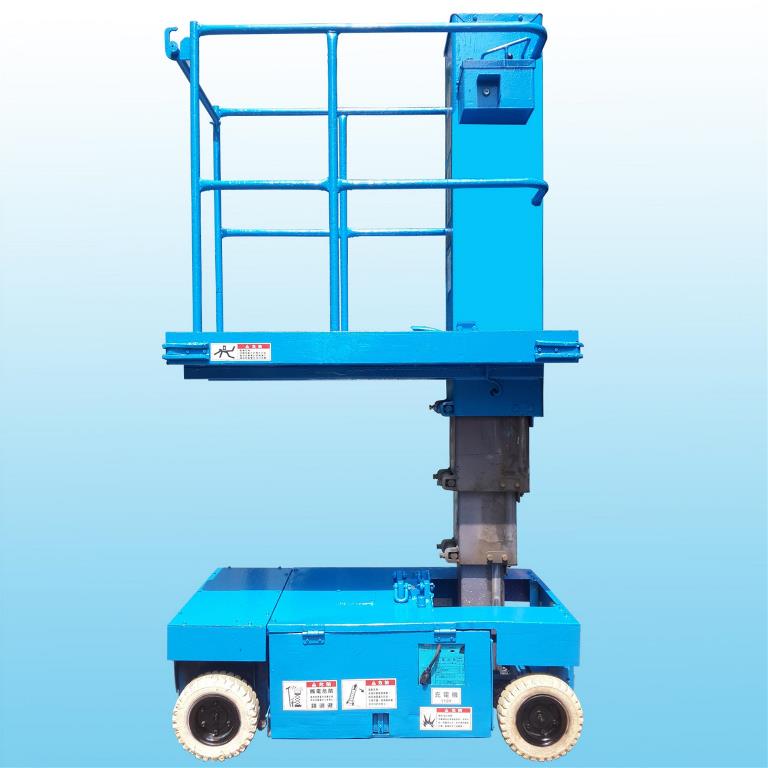

AP-42 輪胎式 ( 4 米 )

平台可上升到 4 公尺，加上人員身高，施工高度可超過 4 公尺；
車體長度為 1.29 公尺，寬度為 75 公分，垂直高度為 165 公分，重量為 800 公斤；
前輪轉向，直行自動回正，後輪趨動，後輪煞車；
可乘載工作人數 1 人，負載 150 公斤；

AP-42

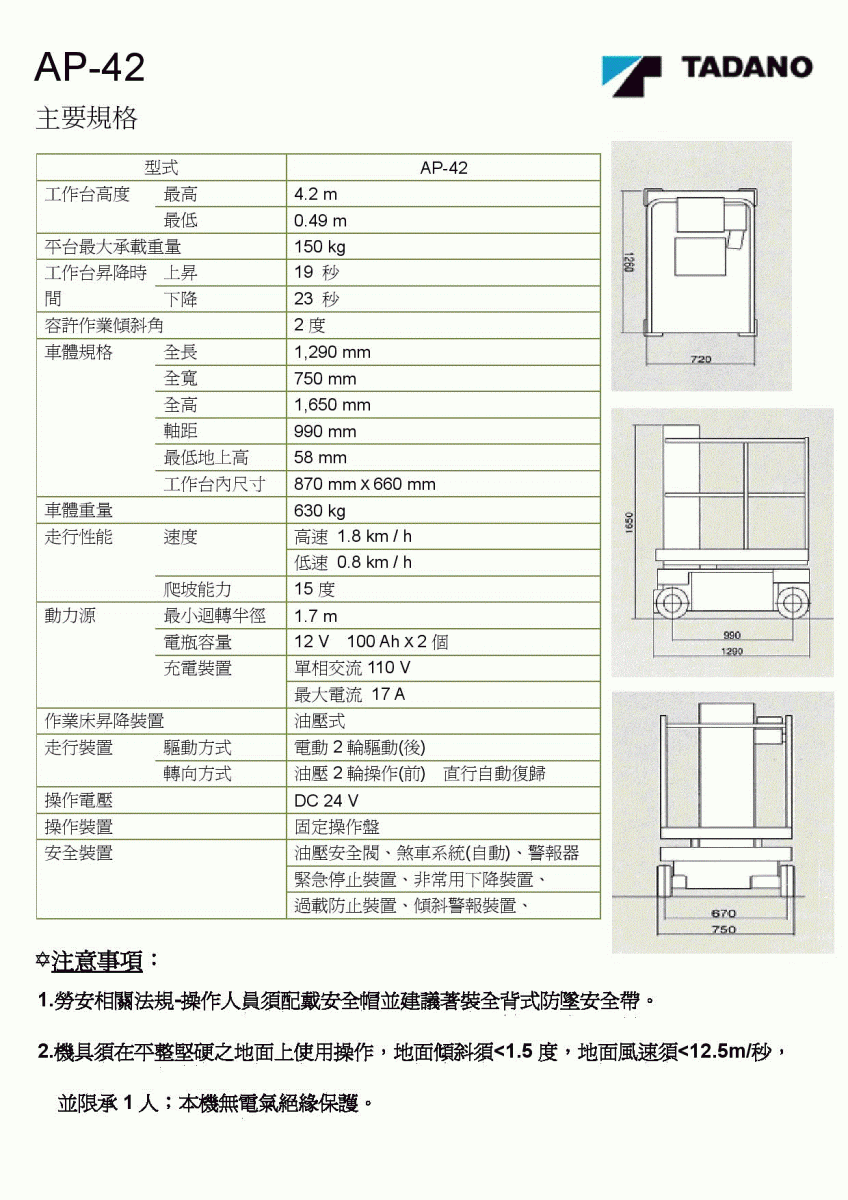

主要規格



型式		AP-42
工作台高度	最高	4.2 m
	最低	0.49 m
平台最大承載重量		150 kg
工作台昇降時間	上昇	19 秒
	下降	23秒
容許作業傾斜角		2 度
車體規格	全長	1,290 mm
	全寬	750 mm
	全高	1,650 mm
	軸距	990 mm
	最低地上高	58 mm
	工作台內尺寸	870 mm X 660 mm
車體重量		630 kg
走行性能	速度	高速 1.8 km / h
		低速 0.8 km / h
	爬坡能力	15度
動力源	最小迴轉半徑	1.7 m
	電瓶容量	12 V  100Ah X 2 個
	充電裝置	單相交流 110 V
		最大電流 17A
作業床昇降裝置		油壓式
走行裝置	驅動方式	電動 2 輪驅動(後)
	轉向方式	油壓 2 輪操作(前)  直行自動復歸
操作電壓		DC 24 V
操作裝置		固定操作盤
安全裝置		油壓安全閥、煞車系統(自動)、警報器
		緊急停止裝置、非常用下降裝置、
		過載防止裝置、傾斜警報裝置、

注意事項：
1. 勞安相關法規-操作人員須配戴安全帽並建議著裝全背式防墜安全帶。
2. 機具須在平整堅硬之地面上使用操作，地面傾斜須<1.5度，地面風速須<12.5m/秒，並限承1人；本機無電氣絕緣保護。





JLG-1230ES輪胎式 ( 4 米 )

1230ES

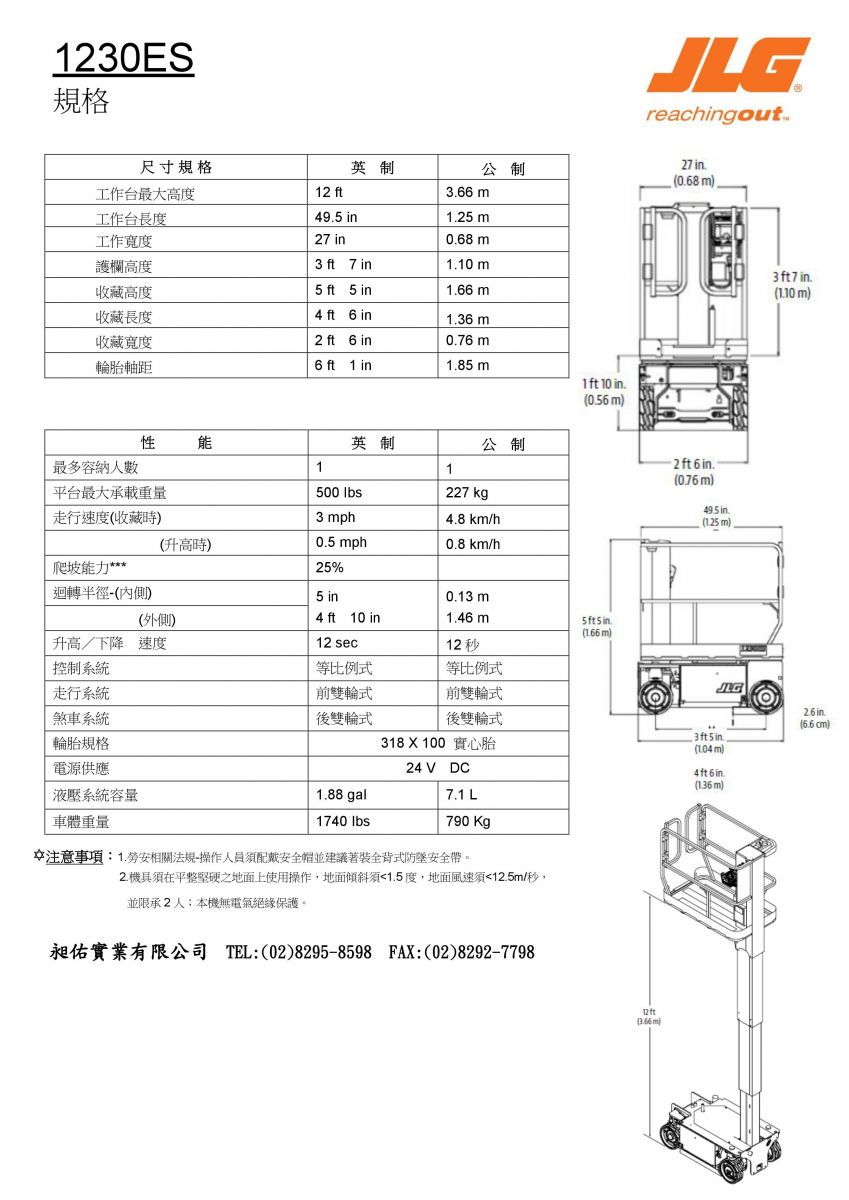

規格



尺寸規格	英制	公制
工作台最大高度	12 ft	3.66 m
工作台長度	49.5 in	1.25 m
工作寬度	27 in	0.68 m
護欄高度	3 ft 7 in	1.10 m
收藏高度	5 ft 5 in	1.66 m
收藏長度	4 ft 6 in	1.36 m
收藏寬度	2 ft 6 in	0.76 m
輪胎軸距	6 ft 1 in	1.85 m

性能	英制	公制
最多容納人數	1	1
平台最大承受重量	500 lbs	227 kg
走行速度(收藏時)	3 mph	4.8 km/h
(升高時)	0.5 mph	0.8 km/h
爬坡能力***	25%
迴轉半徑-(內側)	5 in 4 ft 10 in	0.13 m 1.46 m
(外側)
升高／下降 速度	12 sec	12 秒
控制系統	等比例式	等比例式
走行系統	前雙輪式	前雙輪式
煞車系統	後雙輪式	後雙輪式
輪胎規格	318 X 100 實心胎
電源供應	24V DC
液壓系統容量	1.88 gal	7.1 L
車體重量	1740 lbs	790 Kg

注意事項：1. 勞安相關法規-操作人員須配戴安全帽並建議著裝全背式防護安全帶。
　　　　　2. 機具須在平整堅硬之地面上使用操作，地面傾斜須<1.5度，地面風速須<12.5m/秒，並限承2人；本機無電氣絕緣保護。
